1.7.3、计算机网络体系结构分层思想举例

发布时间:2022/11/14 4:13:48

1.7.3、计算机网络体系结构分层思想举例

这里用TCP举例

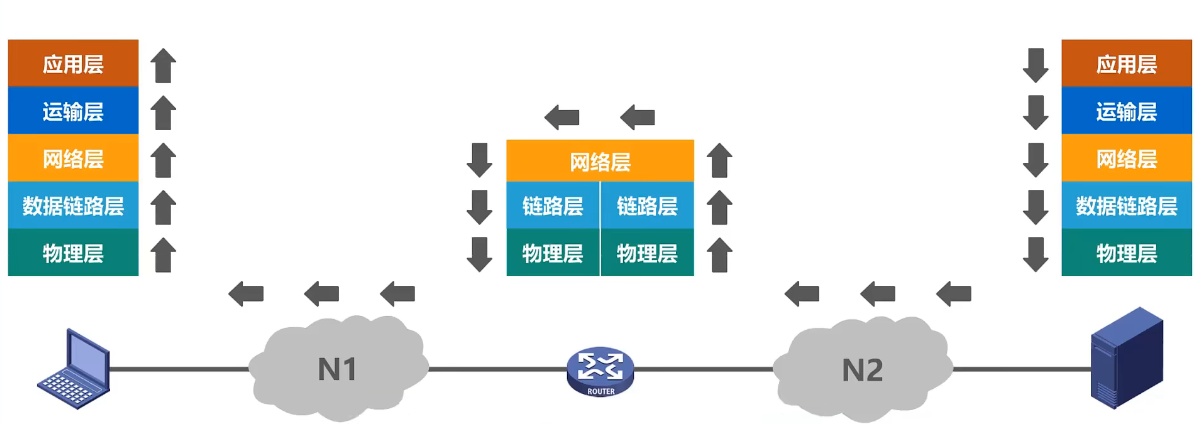

主机和Web服务器之间基于网络的通信

image-20221113181359807

  • 实际上是主机上的游览器应用进程与Web服务器中的Web服务器应用进程之间基于网络的通信。

那么体系结构的各层在整个过程中起到怎样的作用呢?

1.7.3.1、主机端的处理过程

从主机端按体系结构自顶向下的顺序来看

  • 应用层按http协议的规定构建,构建一个HTTP请求报文。

    • 该报文内容

    image-20221113173106358

    • 应用层将HTTP请求报文交付给运输层处理
  • 运输层给HTTP请求报文添加一个TCP首部,使之称为TCP报文段

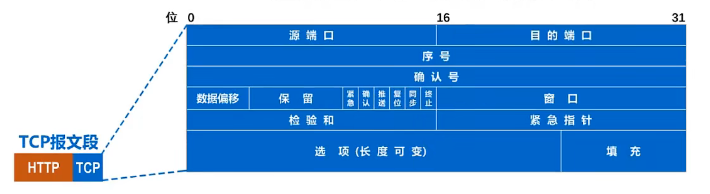

    • TCP报文段的首部格式

      image-20221113173145333

    • 主要是为了区分应用进程,以及实现可靠传输

    • 运输层将TCP报文段交付给网络层处理

  • 网络层给该 TCP 报文段添加一个 IP 首部,使之称为 IP 数据报

    • IP数据报的首部格式

      image-20221113173503795

    • 该首部的作用主要是为了使IP数据报可以在互联网上传输,也就是被路由器转发

    • 网路层将IP数据报交付给数据链路层处理

  • 数据链路层给IP数据报添加一个首部和一个尾部,使之成为帧

    • 假设网络N1是以太网,这是以太网帧首部的格式

      image-20221113174126592

      • 该首部的作用主要是为了让帧能够在一段链路上或一个网络上传输,能够被相应的主机接收
    • 以太网帧尾部的格式。

      image-20221113174310209

      • 其作用是为了让目的主机检查所接收到的帧是否有误码
    • 数据链路层将帧交付给物理层

  • 物理层将帧看作是比特流。由于网路N1是以太网,因此物理层还会给该比特流前面添加前导码。

    • 前导码的内容

      image-20221113174721462

      • 其作用是为了让目的主机做好接收帧的准备
    • 物理层将添加有前导码的比特流变换成相应的信号发送到传输媒体,信号通过传输媒体到达路由器

1.7.3.2、路由器的处理过程

  • 物理层将信号变换为比特流,然后去掉前导码后,将其交付给数据链路层。

    • 这实际上交付的是帧
  • 数据链路层将帧的首部和尾部去掉后,将其交付给网络层。

    • 这实际上交付的是IP数据报
  • 网络层解析IP数据报的首部,从中提取出目的网络地址,然后查找自身的路由表,确定转发端口,以便进行转发

    • 网络层将IP数据报交付给数据链路层
  • 数据链路层给IP数据报添加一个首部和一个尾部,使之成为帧

    • 数据链路层将帧交付给物理层。
  • 物理层将帧看作是比特流。由于网路N2是以太网,因此物理层还会给该比特流前面添加前导码。

    • 物理层将添加有前导码的比特流变换成相应的信号发送到传输媒体,信号通过传输媒体到达Web服务器

1.7.3.2、Web服务器的处理过程

  • 物理层将信号变换为比特流,然后去掉前导码后,将其交付给数据链路层。

    • 这实际上交付的是帧
  • 数据链路层将帧的首部和尾部去掉后,将其交付给网络层。

    • 这实际上交付的是IP数据报
  • 网络层将IP数据报的首部去掉后将其交付给运输层

    • 这实际上交付的是TCP报文段
  • 运输层将TCP报文段的首部去掉后将其交付给应用层

    • 这实际上交付的是HTTP请求报文
  • 应用层对HTTP请求报文进行解析,然后给主机发回HTTP响应报文与之前的类似

image-20221113181326639
